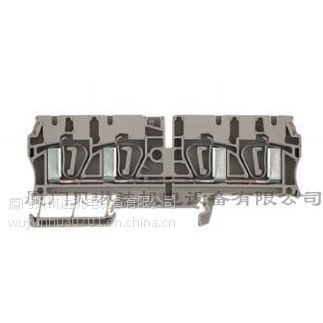

1031480000接线端子WDU 1.5/ZZ BL价格

    类型 WDU 1.5/ZZ BL

订货号 1031480000

版本 直通型接线端子, 螺钉联接, 1.5 mm?, 800 V, 17.5 A, 蓝色

GTIN (EAN) 4008190151157

最小包装数 100 个

尺寸及重量

宽度 5.1 mm

宽度 (英寸) 0.201 inch

高度 60 mm

高度 (英寸) 2.362 inch

深 46.5 mm

深度 (英寸) 1.831 inch

重量 8.75 g

净重 8.1 g

温度

最小持续工作温度 -50 °C

持续工作温度 120 °C

额定数据IECEx/ATEX

ATEX 证书号 KEMA98ATEX1685U

IECEX 证书号 IECEXULD05.0008U

电压（欧洲防爆标准ATEX） 550 V

电流 (ATEX) 15 A

导线压接面积(ATEX) 1.5 mm?

电压（国际电工委员会IECEX） 550 V

电流 (IECEX) 15 A

导线压接面积 (IECEX) 1.5 mm?

横联件电压 CrossConnectionGuide.pdf

工作温度范围 应用温度范围请参考EG检验合格证书/IECEx-一致性证书

EN 60079-7 标识 Ex e II

Ex 2014/34/EU 标签 II 2 G D

PE 额定数据

PEN功能 无

其它技术参数

安装方式 直接卡在导轨上

开放端 右方

相同端子的数量 1

防爆版 是

可压接导线 (额定联接)

DMS 电动螺丝刀的扭矩设置 1

剥线长度 7 mm

单股硬导线的压接面积 2.5 mm?

压接螺钉 M 2.5

多股导线的压接面积 2.5 mm?

多股导线的最小压接面积 0.5 mm?

导线压接面积 AWG AWG 14

导线最小压接面积 AWG AWG 26

压接面积 2.5 mm?

压接面积 软导线 1.5 mm?

压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接 1.5 mm?

压接面积 软导线 管状端头预绝缘管状端头(DIN 46228/1) 额定联接

1.5 mm?

拧紧力矩 0.6 Nm

最小压接面积 0.13 mm?

最小压接面积 软导线 管状端头(DIN 46228/1)，额定联接 0.5 mm?

最小压接面积 软导线 0.5 mm?

最小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接 0.5 mm?

最小拧紧力矩 0.4 Nm

测量规 按照 60 947-1 标准 A1

硬导线额定联接的最小压接面积 0.5 mm?

联接点数量 4

联接类型 螺钉联接

螺丝刀口尺寸 0.6 x 3.5 mm

连接方向 水平进线

材料参数

材料 Wemid

颜色 蓝色

阻燃等级符合 UL 94 V-0

系统特征值

类型 螺钉连接, 成对连接, 用于插入式横联件, 单侧开放

必须的端板 是

电位数量 1

层数 1

每层压接点数 4

每层电位点数量 1

层，内部桥接 无

PE联接 无

安装导轨 TS 35

N功能 是

PE 功能 无

PEN功能 无

额定数据

额定横截面 1.5 mm?

额定电压 800 V

额定电流 17.5 A

电流 23 A

标准 IEC 60947-7-1

体积电阻率符合 IEC 60947-7-x 标准 1.83 mΩ

额定浪涌电压 8 kV

污染等级 3

额定数据（CSA）

CSA 认证号 200039-1057876

导线压接面积(CSA) 12 AWG

最小导线横截面积（CSA ） 26 AWG

电压大小 C (CSA) 300 V

电流 大小 C (CSA) 10 A

额定数据（UL）

UR 证书号 E60693

导线尺寸 工厂接线 (UR) 12 AWG

导线尺寸 现场接线 (UR) 12 AWG

最小导线尺寸 工厂接线 (UR) 26 AWG

最小导线尺寸 现场接线 (UR) 22 AWG

电压大小 C（UR） 300 V

电流 大小 C (UR) 25 A

产品信息

技术数据 注意：使用WQV横联时端子的电流（23A)！

附件 横联件、插座和测试插头, 参见 "W-系列 附件" 部分。

下载

Engineering-Data EPLAN

适应标准情况 CFAT_WDU 1.5_ZZ.pdf

分类

ETIM 3.0 EC000897

ETIM 4.0 EC000897

ETIM 5.0 EC000897

ETIM 6.0 EC000897

UNSPSC 30-21-18-11

eClass 5.1 27-14-11-20

eClass 6.2 27-14-11-20

eClass 7.1 27-14-11-20

eClass 8.1 27-14-11-20

eClass 9.0 27-14-11-20

eClass 9.1 27-14-11-20

认证

认证 CE  CSA  EAC EXIKONF GERMLLOYD  IECEXULD  KEMAATEX  KEMAKEUR

MARITREG  UR

ROHS 一致

可压接2根截面积相同的导线(H05V/H07V) (额定联接)

最小压接面积 硬导线（双线） 0.5 mm?

压接面积 硬导线（双线） 2.5 mm?

多股软导线的最小压接面积（双线） 0.5 mm?

多股软导线的压接面积（双线） 1 mm?

最小压接面积 多股线 带管状端头( DIN 46228/1) 双线 0.5 mm?

压接面积 多股线 带管状端头( DIN 46228/1) 双线 0.75 mm?
